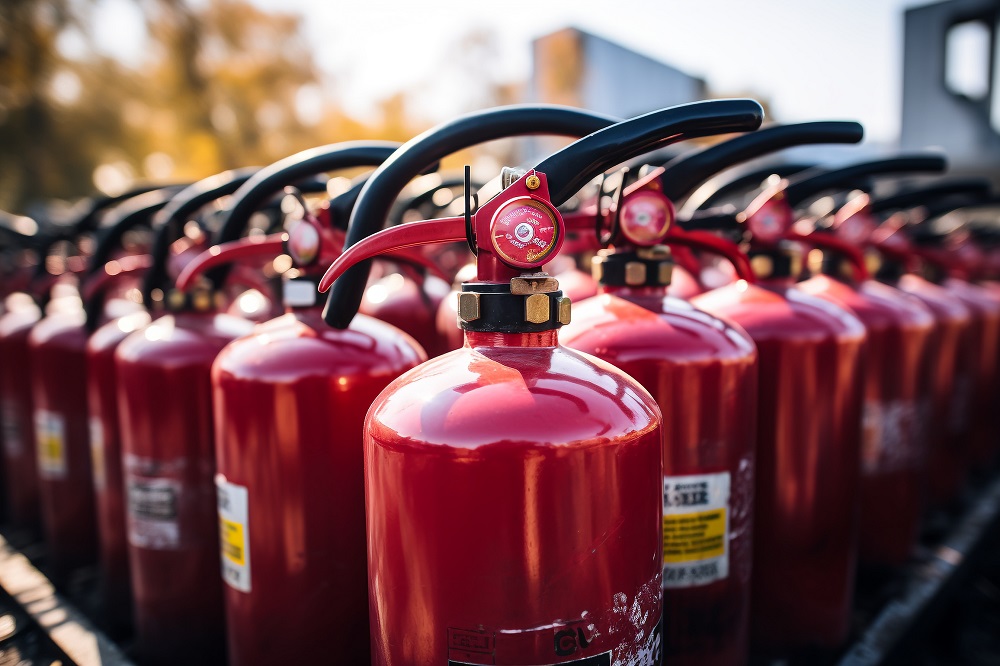

灭火器阀门作为灭火器的核心承压部件，其材料微观组织与表面形貌质量直接决定了密封性能、耐压强度及使用寿命（如防止灭火剂泄漏、避免阀门开裂）。金相表面形貌分析通过观察阀门材料的微观结构、表面缺陷及组织特征，可精准评估其制造质量、材料适用性及潜在失效风险，是阀门质量控制与失效分析的关键技术手段。

一、分析核心目的

开展灭火器阀门金相表面形貌分析，本质是解决 “材料是否合格、性能是否达标、失效原因是什么” 三大问题，具体目标包括：

1. 质量控制：验证阀门材料的微观组织是否符合设计标准（如晶粒均匀性、无致命缺陷），确保批量生产的一致性；

2. 失效溯源：针对阀门泄漏、开裂、密封失效等问题，通过微观形貌定位根源（如裂纹起源、腐蚀诱因）；

3. 材料筛选：对比不同材料（如黄铜、铝合金）的微观组织与表面性能，选择适配灭火器工况（承压、接触灭火剂腐蚀）的最优材料；

4. 工艺优化：评估加工 / 热处理工艺（如锻造、焊接、退火）对组织的影响（如是否消除内应力、是否细化晶粒）。

二、灭火器阀门常用材料及组织特征

灭火器阀门的核心部件（阀体、阀芯、密封座）因功能不同，材料选择存在差异，其正常金相组织是分析的 “基准参照”，需先明确材料特性：

三、核心分析内容（微观组织 + 表面缺陷）

灭火器阀门的金相表面形貌分析需聚焦 “正常组织验证” 与 “异常缺陷识别” 两大维度，二者结合才能全面评估性能：

（一）微观组织特征分析（判断材料性能潜力）

通过观察组织形态、晶粒尺寸、第二相分布，评估阀门材料的强度、塑性、耐腐蚀性是否适配工况：

1. 晶粒尺寸与均匀性

• 晶粒过粗（如黄铜晶粒＞100μm）：会导致材料塑性下降，阀门在承压时易开裂；

• 晶粒过细（如铝合金晶粒＜10μm）：虽强度高，但可能因加工硬化导致密封面变形；

• 晶粒不均（如局部粗晶 + 局部细晶）：会产生内应力，长期使用易出现应力腐蚀裂纹。

• 判定标准：参考 GB/T 6394《金属平均晶粒度测定方法》，黄铜阀门晶粒等级通常要求 5-7 级。

2. 相组成与分布

• 黄铜（H62）：正常为 α 单相（亮白色块状），若出现 β 相（暗灰色针状）过多（＞10%），会导致材料脆性增加，低温环境下易断裂；

• 铝合金（6061）：若析出相（Mg₂Si）聚集呈粗大块状（＞5μm），会降低材料耐腐蚀性，接触水基灭火剂时易发生点蚀；

• 不锈钢（304）：若出现铁素体（α 相）夹杂（＞5%），会破坏奥氏体的耐腐蚀性，导致晶间腐蚀（灭火剂中的 Cl⁻会加速腐蚀）。

3. 加工 / 热处理工艺痕迹

• 冷加工痕迹：如阀芯密封面存在明显 “加工硬化层”（组织变形、晶粒拉长），会导致密封面弹性下降，长期使用易泄漏；

• 退火不足：如黄铜阀门退火后仍有 “纤维状组织”（未完全再结晶），会残留内应力，耐压时易出现 “应力开裂”。

（二）表面缺陷分析（定位直接失效风险）

灭火器阀门的表面缺陷（尤其是密封面、承压部位）是导致泄漏、爆裂的主要原因，需重点识别以下缺陷：

典型失效案例：某灭火器阀门泄漏，金相分析发现密封面存在 “沿晶微裂纹”，裂纹起源于 1 个 5μm 的非金属夹杂（氧化物），且裂纹周围有轻微脱碳层 —— 根源是原材料夹杂超标 + 加工后未消除应力，导致承压时夹杂处应力集中，萌生裂纹并扩展至表面，引发泄漏。

四、完整分析流程（从样品到结果）

灭火器阀门金相表面形貌分析需严格遵循 “样品制备→显微观察→结果分析→报告输出” 流程，每一步均影响结果准确性：

1. 样品制备（核心：避免引入 “伪缺陷”）

样品制备是金相分析的基础，不当操作会掩盖真实组织或产生假缺陷（如划痕、变形层），步骤如下：

• 取样：
  需选取关键功能部位（如密封面、阀体承压区、焊接接头），采用 “线切割” 或 “电火花切割”（避免机械力导致组织变形），样品尺寸通常为 10mm×10mm×5mm；
  若分析失效阀门，需包含 “缺陷区 + 正常区” 对比取样，便于定位失效根源。

• 镶嵌：
  小样品或不规则样品（如阀芯）需用热固性树脂镶嵌（温度≤150℃，避免材料组织变化），冷镶嵌（环氧树脂）适用于热敏材料（如铝合金）。

• 研磨与抛光：

1. 粗磨：用 80#→240#→400# 砂纸逐次打磨，去除切割痕迹；

2. 细磨：用 600#→800#→1200#→2000# 砂纸打磨，直至表面无明显划痕；

3. 抛光：先机械抛光（金刚石抛光膏，粒度 1μm→0.5μm），再电解抛光（针对不锈钢、铜合金，去除加工硬化层），最终表面达到 “镜面效果”（无划痕、无变形层）。

• 腐蚀：
  用特定腐蚀剂显露微观组织（未腐蚀仅能观察表面形貌，无法看内部组织），需严格控制腐蚀时间（避免过腐蚀或欠腐蚀）：

  材料	常用腐蚀剂	腐蚀时间
  黄铜	三氯化铁盐酸溶液（FeCl₃+HCl+H₂O）	5-10 秒
  铝合金	凯勒试剂（HF+HNO₃+HCl+H₂O）	3-5 秒
  低碳钢	4% 硝酸酒精溶液（HNO₃+C₂H₅OH）	10-15 秒
  不锈钢	王水（HCl:HNO₃=3:1）或草酸电解腐蚀	20-30 秒

2. 显微观察（设备选择：适配分析需求）

根据分析精度要求，选择不同设备观察表面形貌与微观组织：

• 光学显微镜（OM）：
  分辨率 0.2μm，适用于低倍（100×）观察宏观缺陷（如气孔分布、裂纹长度）、高倍（500×-1000×）观察晶粒尺寸与相组成，是常规质量检测的主力设备。

• 扫描电子显微镜（SEM）：
  分辨率 1-10nm，可观察更细微的表面形貌（如纳米级夹杂、裂纹尖端特征），且能结合EDS 能谱分析（元素成分），判断缺陷成分（如夹杂是氧化物还是硫化物），是失效分析的核心设备。

• 金相图像分析系统：
  对 OM/SEM 图像进行定量分析（如晶粒尺寸评级、夹杂面积分数、气孔数量统计），避免人工判断的主观性（如按 GB/T 10561 计算非金属夹杂级别）。

3. 结果评价与标准依据

分析结果需对照国家标准、行业标准或企业内控标准，判断阀门是否合格，核心依据包括：

• 基础标准：GB/T 13298-2015《金属显微组织检验方法》、GB/T 6394-2002《金属平均晶粒度测定方法》；

• 行业标准：GB 4351.1-2005《手提式灭火器 第 1 部分：性能和结构要求》（明确阀门材料的力学与腐蚀性能要求）；

• 材料标准：如 GB/T 5231-2022《加工铜及铜合金牌号和化学成分》（规定黄铜的纯度与杂质含量）。

合格判定示例：黄铜阀芯的金相要求 ——① 晶粒等级 5-7 级；② 非金属夹杂≤2 级（GB/T 10561）；③ 无长度＞50μm 的微裂纹；④ 无面积分数＞1% 的气孔。

五、关键注意事项

1. 避免伪缺陷干扰：
   研磨时若砂纸粒度跳级（如从 400# 直接到 1200#），会残留粗大划痕，易被误判为 “微裂纹”；需通过逐步细化砂纸 + 最终抛光消除。

2. 腐蚀程度控制：
   过腐蚀（如黄铜腐蚀 15 秒以上）会导致组织模糊，无法区分 α/β 相；欠腐蚀（如铝合金腐蚀 1 秒）则组织未显露，需通过 “试腐蚀” 确定最佳时间。

3. 取样代表性：
   不可仅取阀门非关键部位（如边缘），需覆盖密封面、焊接接头等 “高风险区域”；失效分析需包含 “裂纹起源区”（通常在缺陷最严重处）。
