一、焊丝成分分析的重要性

焊丝作为焊接过程中的填充材料，其成分与母材的匹配性、自身合金元素的协同作用，是决定焊缝质量的关键：

• 力学性能：碳、锰、铬等元素影响焊缝的强度；镍、钒等元素改善韧性；硫、磷等杂质则会导致热裂纹，需严格控制。

• 耐腐蚀性：不锈钢焊丝中的铬（Cr）、镍（Ni），铝合金焊丝中的镁（Mg）、铜（Cu）等元素，直接决定焊缝的抗腐蚀能力。

• 工艺性能：硅（Si）、锰（Mn）等脱氧元素可减少焊接时的气孔；过多的碳会增加焊接飞溅，影响成形。

二、常见焊丝类型及成分解析

焊丝按材质可分为碳钢、低合金钢、不锈钢、铝合金等，不同类型的成分差异显著，以下为典型类别解析：

1. 碳钢及低合金钢焊丝

这类焊丝以铁（Fe）为基体，通过添加碳（C）、锰（Mn）、硅（Si）等合金元素调节性能，主要用于普通结构钢（如 Q235、Q355）的焊接。

典型牌号示例：国标 ER50-6（对应 AWS ER70S-6），其成分范围为：C≤0.12%，Mn 1.4%-1.85%，Si 0.8%-1.15%，S≤0.03%，P≤0.03%，其余为 Fe。该焊丝因脱氧充分、飞溅小，广泛用于钢结构焊接。

2. 不锈钢焊丝

不锈钢焊丝需通过铬（Cr）、镍（Ni）等元素保证焊缝的耐腐蚀性，按组织可分为奥氏体、铁素体、马氏体等类型，其中奥氏体不锈钢焊丝最常用。

以典型奥氏体不锈钢焊丝 ER308（对应 AWS ER308）为例：

3. 铝合金焊丝

铝合金焊丝以铝（Al）为基体，通过添加镁（Mg）、铜（Cu）、硅（Si）等元素调节强度和耐腐蚀性，主要用于铝合金（如 6061、5083）的焊接。

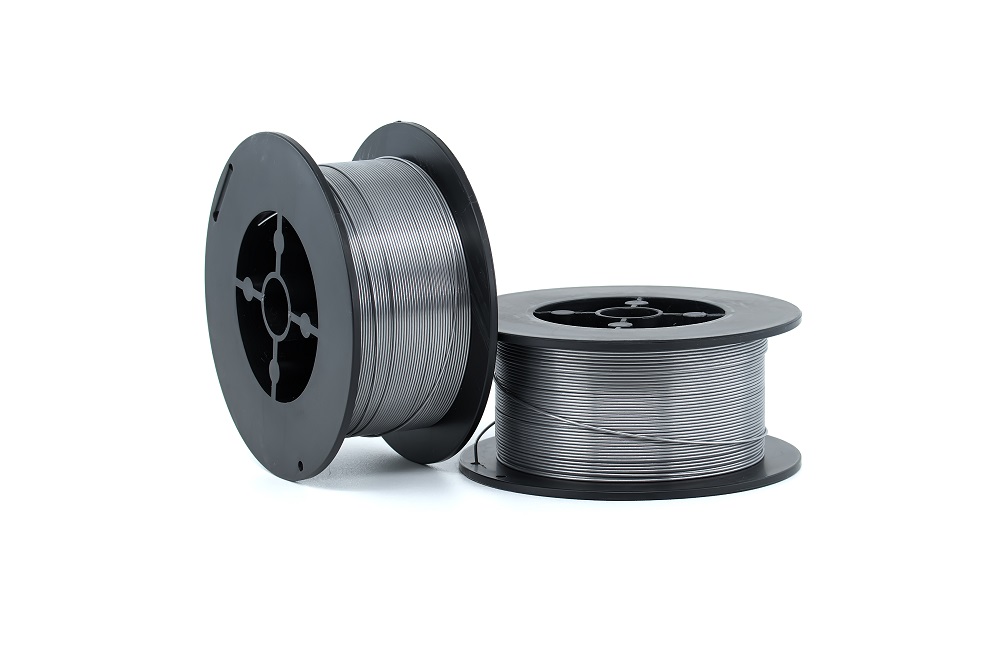

4. 药芯焊丝的特殊成分

药芯焊丝由金属外皮和内部药芯组成，其成分分析需同时关注金属外皮（同实心焊丝，如碳钢外皮含 Fe、Mn 等）和药芯（含造渣剂、脱氧剂、合金剂等）：

• 造渣剂（如 SiO₂、CaF₂）：形成熔渣覆盖焊缝，防止氧化。

• 脱氧剂（如 Al、Ti）：进一步去除熔池中的氧，减少气孔。

三、焊丝成分分析的常用方法

焊丝成分分析需精准测定各元素含量，常用方法如下：

1. 光谱分析法（如直读光谱仪）

• 原理：通过电弧激发焊丝样品，使其发射特征光谱，根据光谱强度计算元素含量。

• 优势：快速（30 秒内完成）、多元素同时分析（可测 C、Mn、Si、Cr 等数十种元素），适合批量检测。

2. 化学分析法

• 原理：通过化学试剂与焊丝样品反应（如滴定、重量法），测定元素含量。

• 优势：精度高（尤其对低含量元素），但操作复杂、耗时，适合仲裁或高精度需求。

3. X 射线荧光分析法（XRF）

• 原理：利用 X 射线激发样品产生荧光，根据荧光能量识别元素并定量。

• 优势：无损检测，适合固体样品快速筛查，但对轻元素（如 C、N）灵敏度较低。

四、标准对焊丝成分的规范

不同国家 / 组织的标准（如 GB、AWS、ISO）对焊丝成分有明确限定，以保证互换性和质量：

• 国标（GB/T 8110-2020）：规定碳钢焊丝的成分范围（如 ER50-6 的 Mn 含量 1.4%-1.85%）。

• AWS A5.18：明确低合金钢焊丝的元素限值（如 ER70S-6 的 S≤0.03%）。

• ISO 14341：规范不锈钢焊丝的 Cr、Ni 等关键元素含量（如 ER308 的 Cr 18%-20%）。
